Описание контроллера игрового автомата Ethernet (Плата+Корпус)

Общие сведения

Контроллер игрового автомата Ethernet в сборе (далее- ИК) используется в игровых залах для управления и автоматизации работы игровых автоматов (далее – ИА).

Комплектность

В состав ИК входят:

• Плата игрового контроллера UCS.108.00.00
• Корпус пластмассовый KZ-51
• Кабель соединительный.

Функциональность

ИК выполняет следующие функции:

• Считывание магнитной карты игрока с помощью магнитного считывателя и передачи данных на игровой сервер (далее - ИС).
• Получение информации от игрового сервера о статусе игрока и вывод этой информации на жидкокристаллический дисплей.
• Запуск игры на исполнение.

Для реализации этих функций контроллер имеет:

• два реле, контакты которых рассчитаны на коммутацию тока до трех Ампер 127 Вольт переменного напряжения и тока до двух Ампер 30 Вольт постоянного напряжения
• четыре логических входа с гальванической развязкой. Напряжение логического нуля должно быть не более одного Вольта, логической единицы – не более 12 Вольт. При подключении необходимо соблюдать полярность входных напряжений, указанную на соединительном кабеле
• интерфейс UART, подключаемый к считывателю
• интерфейс RS232C для подключения дополнительных устройств
• интерфейс для управления жидкокристаллическим дисплеем
• специализированный интерфейс Ethernet, который используется для передачи информации на ИС.

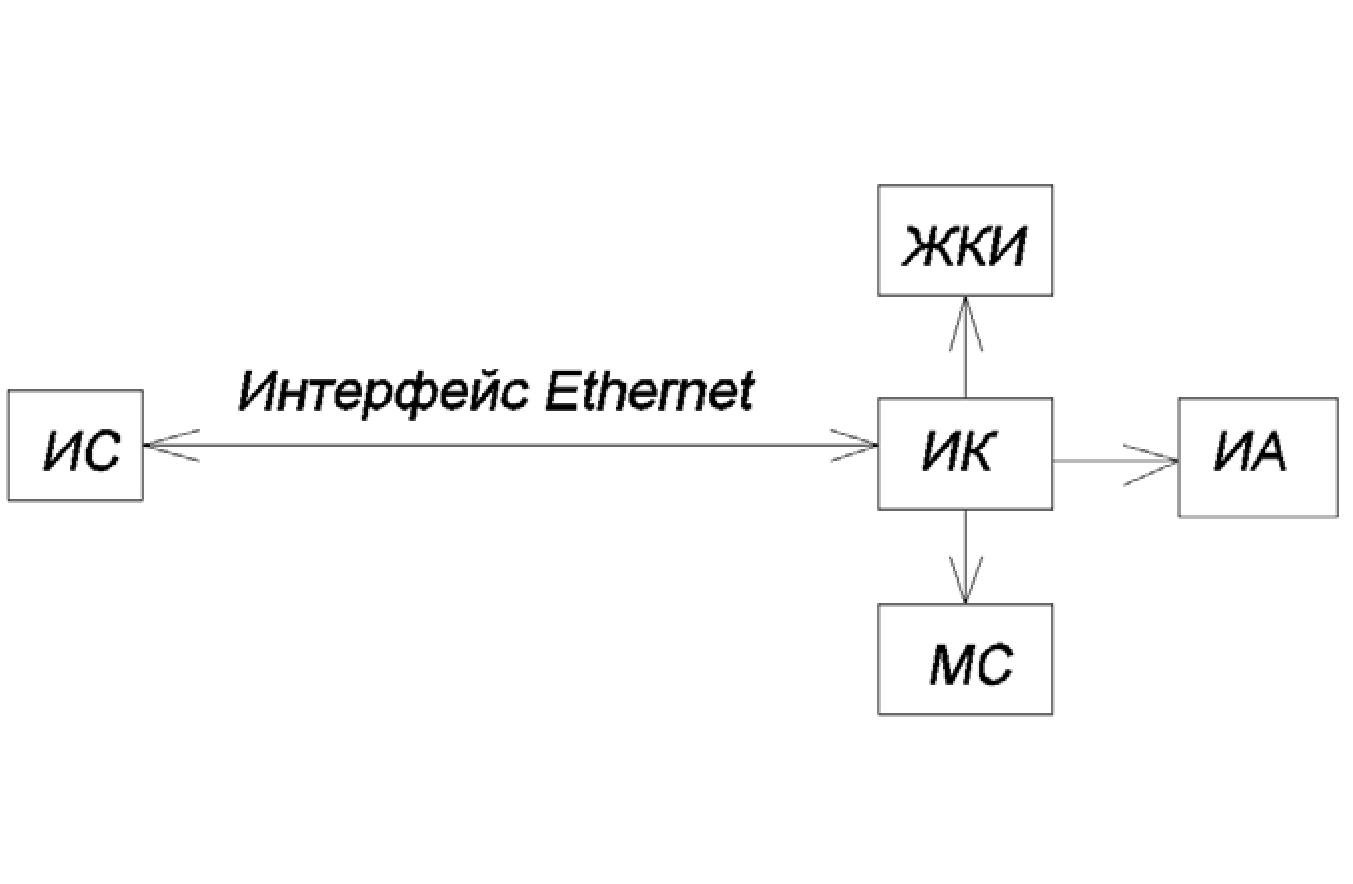

Схема подключения ИК к ИС, ЖКИ, МС и ИК.

Обозначения: ИС – игровой сервер, ИК – игровой контроллер, МС – магнитный считыватель, ЖКИ – жидкокристаллический дисплей, ИА – игровой аппарат.

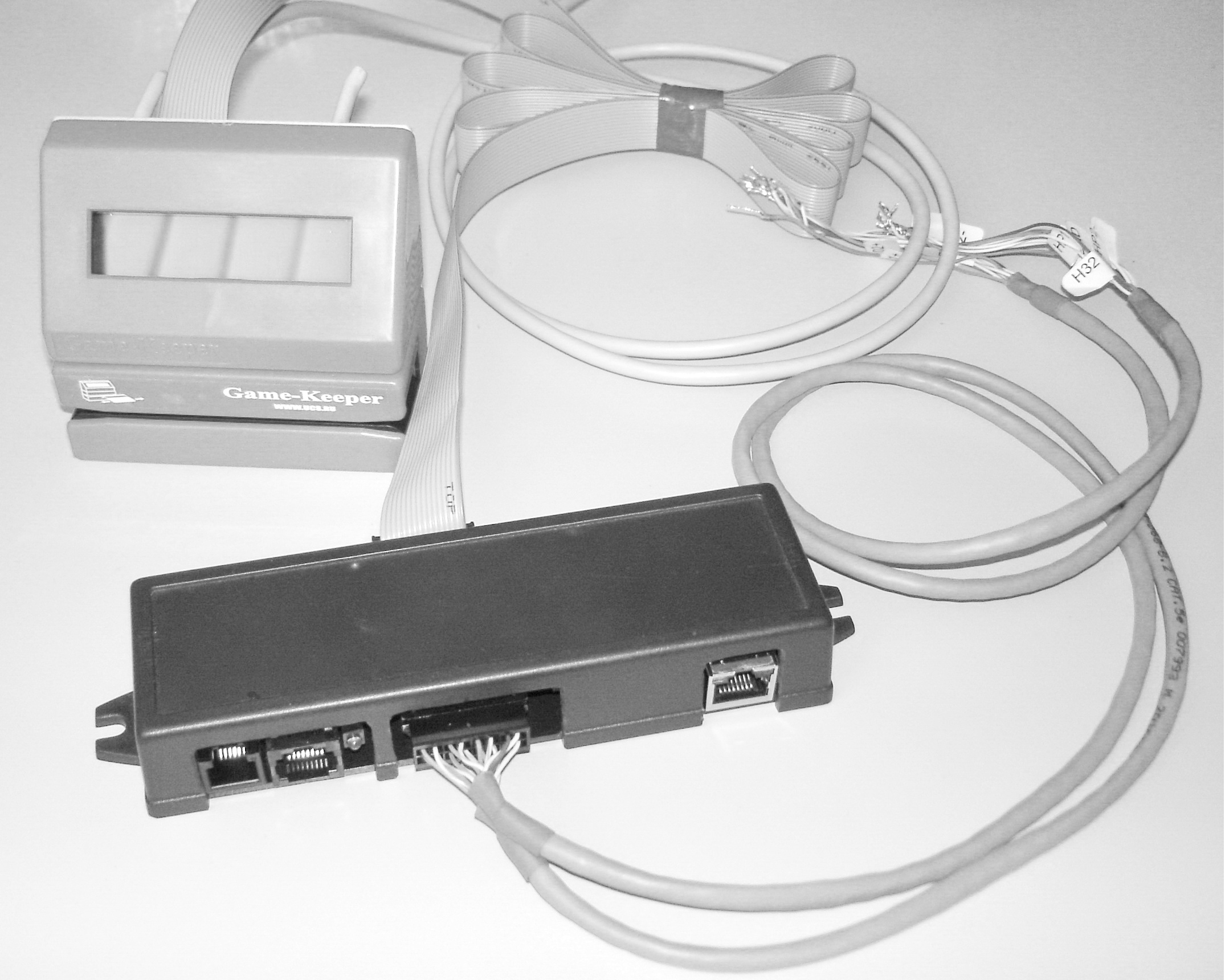

Внешний вид ИК с вышеперечисленными комплектующими.

Описание структурной схемы

ИС обменивается информацией с ИК с помощью интерфейса Ethernet. Контроллер Ethernet выполнен на микросхеме RTL8019AS, которая , в свою очередь, обменивается информацией с микроконтроллером ATMEGA-64A. Этот микроконтроллер является базовым элементом ИК.

Плата игрового контроллера состоит из следующих основных функциональных элементов:

• Источник питания =12В/5В, который предназначен для получения 5 Вольт постоянного тока и состоящий из  схемы импульсного преобразования на микросхеме MC33063A
• Коннектор TJ4-8P8C, который служит для подключения магнитного считывателя (МС)
• Интерфейс RS232C, выполненный на микросхеме ST232CD и коннекторе TJ4-6P6C
• Интерфейс RS232C, выполненный на микросхеме ST232CD и коннекторе DRB-9MA
• Коннектор IDC-16 MR, предназначенный для подключения ЖКИ
• Четыре аналоговых входа на оптопарах KP1040, используемых для контроля статуса ИА.


Принцип работы ИК

При включении питания игровой контроллер выдает запрос на ИС, где указывает свой IP-адрес. Когда ИС опознает ИК, то есть когда установлена связь, тогда на дисплее ЖКИ появляется надпись приветствия.

Когда игрок проводит магнитной картой через считыватель, тогда ИК передает номер карты в ИС. Затем ИС проверяет наличие денег на счёте игрока и по результату проверки выдаёт в ИК либо команду на включение ИА, либо команду на отказ. Результат операции индицируется на экране ЖКИ.

Функциональное назначение выводов ИК

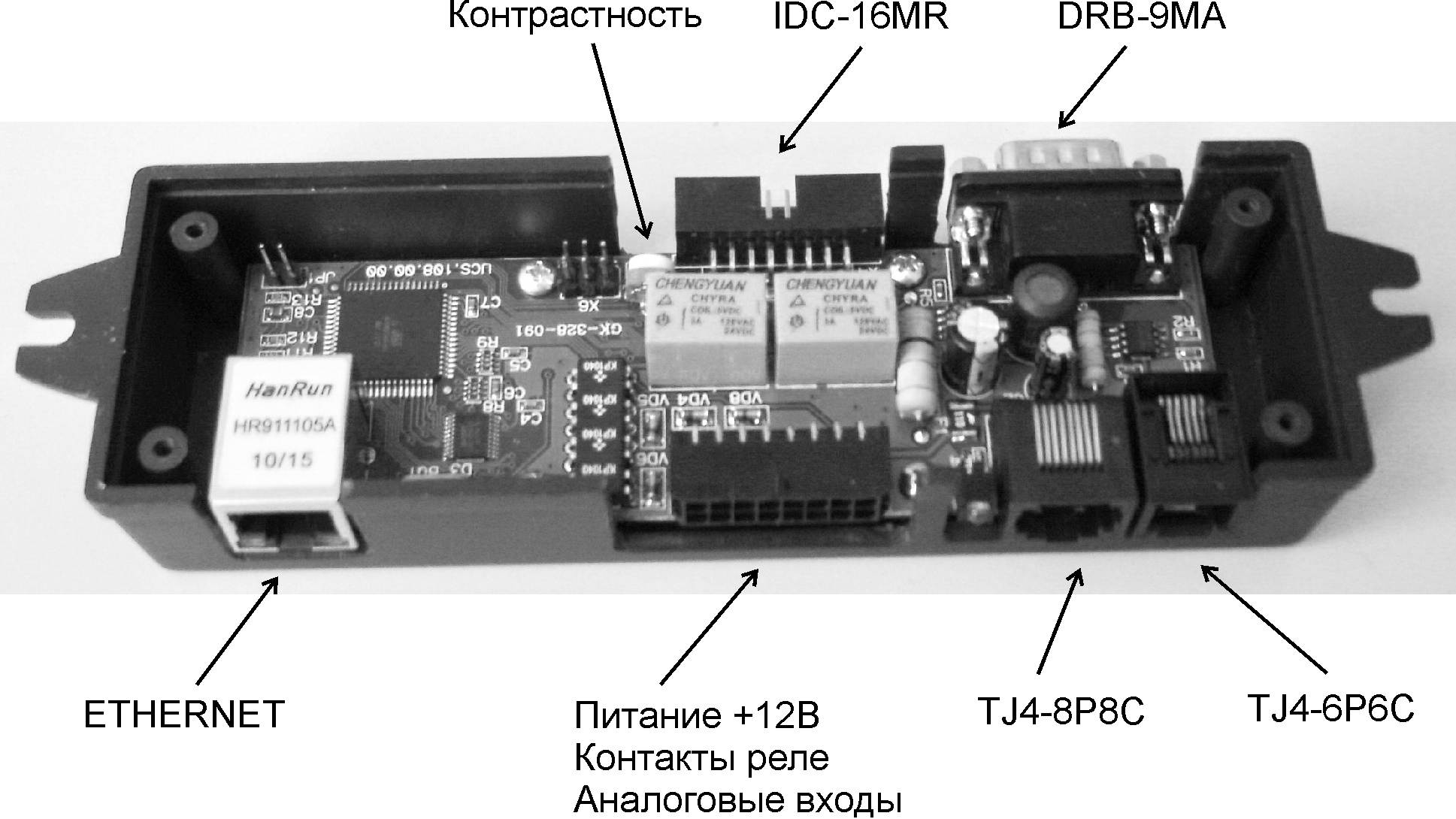

Данные об обозначениях и функциональных назначениях разъемов контроллера.

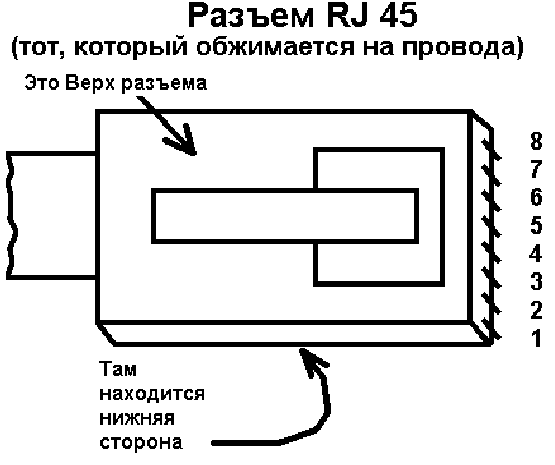

Интерфейс UART выведен на восьмиконтактную телефонную розетку типа TJ4-8P8C. Нумерация выводов соответствующей телефонной вилки ТР-8Р8С изображена на рисунке.

Назначение выводов разъема UART.

Интерфейс RS232C выведен на шести контактную телефонную розетку типа TJ4-6P6C. С этой розеткой применяется вилка типа TP-6P6C, порядок нумерации выводов которой аналогичен изображенному на рисунке выше.

Назначение выводов разъема RS232C.

Контакты реле ИК, которые включают игровой аппарат, подключаются параллельно управляющим контактам жетоноприемника. Если при опускании монеты управляющие контакты жетоноприемника замыкаются (т.е. контакты нормально-разомкнутые), то к ним подключаются контакты СК2 и НР2 игрового контроллера. В противном случае (т.е. контакты нормально-замкнутые) к ним подключаются контакты СК2 и Н32.

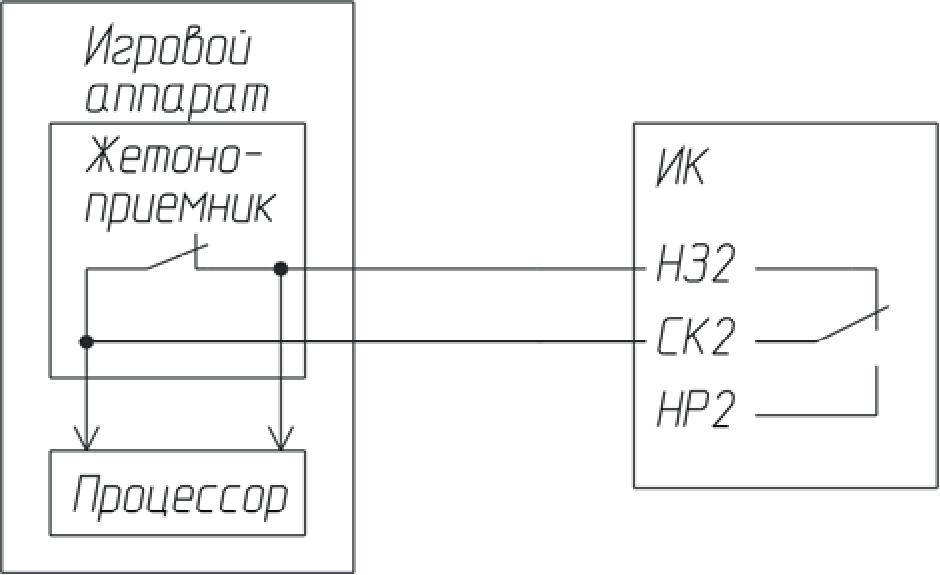

• Подключение к нормально-замкнутым контактам.

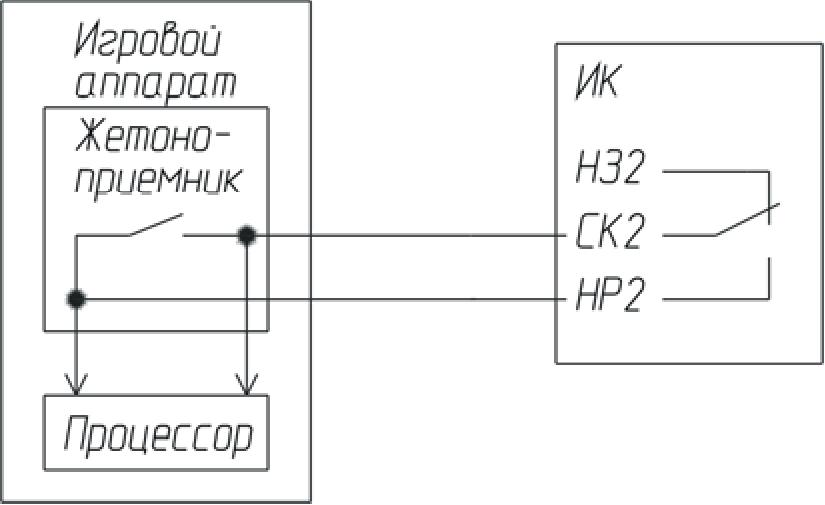

• Подключение к нормально-разомкнутым контактам.

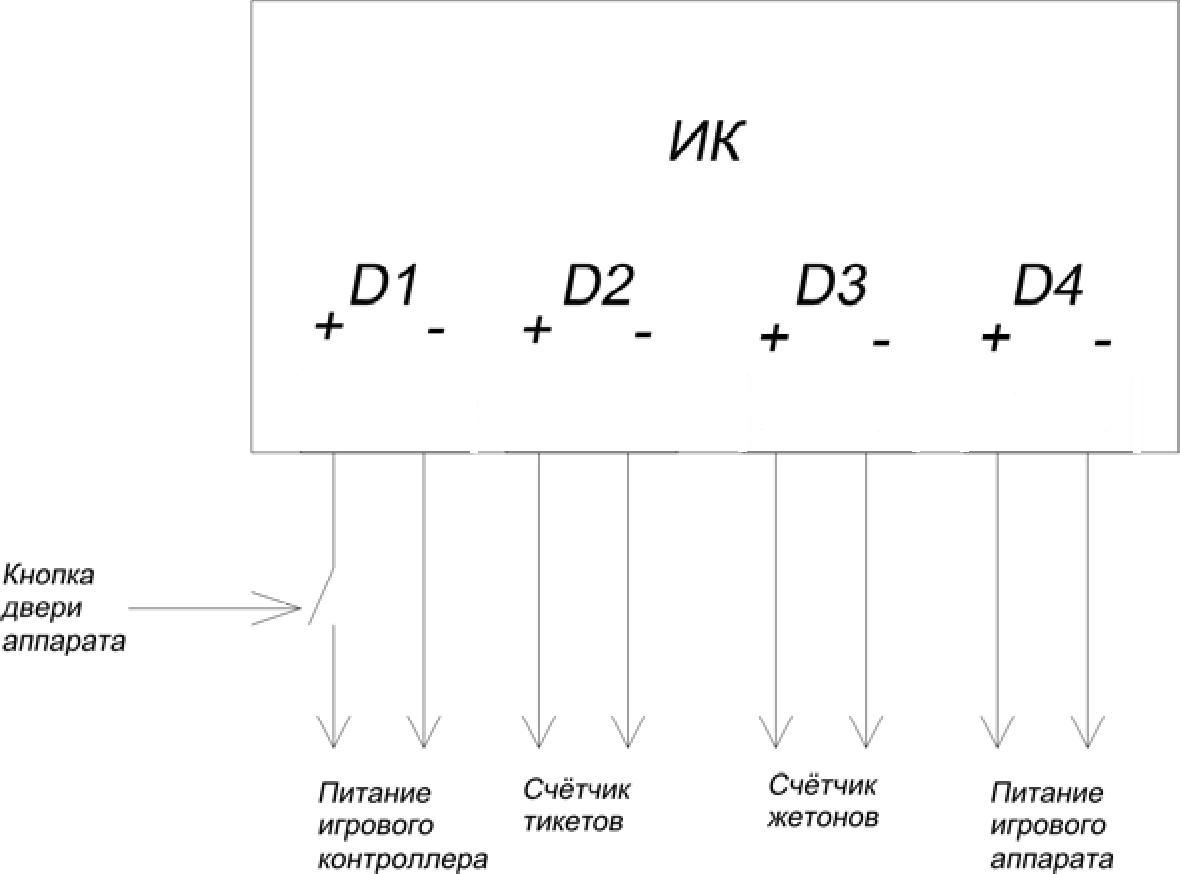

Ниже представлена схема подключения цепей игрового автомата ко входам игрового контроллера. Это позволяет контролировать:

• состояние дверки игрового аппарата (открыта/закрыта)
• считать количество тикетов
• считать количество жетонов
• проверять наличие питания игрового аппарата.


Включение и опробование системы

Включение системы следует начинать с включения игровых аппаратов и игровых контроллеров. Признаком правильного подключения питания является свечение экрана ЖКИ.

Первым признаком работы игрового контроллера является текст на экране дисплея 'UCS BL 3.x.x.x HWB UCS.x.x.x', информирующий о версиях загрузчика(loader) и модуля Ethernet.

В случае обнаружения ошибки, будет отображено сообщение: ERROR: XXX или ERROR: ЧЧЧ, где XXX – код ошибки, ЧЧЧ – название ошибки.

Далее появляется сообщение Search server..., информирующее о поиске сервера, и циклически происходит смена сообщений с адресами IP и МАС.

Если контроллер содержит прикладную прошивку, и не произошло соединения с сервером, она запускается через несколько секунд после подачи питания на контроллер. В противном случае контроллер либо продолжит поиск сервера, либо будет находиться в режиме ожидания команд.

Признаком соединения с сервером будет сообщение: Connect with IP: XXX.XXX.XXX.XXX. Где XXX – байт IP адреса в десятичном виде.
