Настройка связи с PayOrder

Введение

Для установки PayOrder необходима служба PayBillAgent: файлы PayBillAgent.exe, Settings.exe, а также драйвер терминала веб-авторизации для RK7, cvauhttp.udb.

Файлы PayBillAgent.exe, Settings.exe можно положить в любую папку, файл cvauhttp.udb перенесите в папку \RK7\base\workmods.

Дистрибутив

Дистрибутив PayBill находится на FTP ftp://ftp.ucs.ru/rk7/INSTALL/RK7_PayOrder/
Логин и пароль — ID и пароль дилера.

Настройка в RK7

Настройка RK7 различается в зависимости от типа ресторана — в ресторанах быстрого обслуживания может быть задействован второй экран для отображение QR-кода и дальнейшего сканирования гостем.

Важно!

Для взаимодействия с системой Оплати счет

Настройка менеджерской станции для ресторанов фаст-фуд

Преднастройки:

1. Установите актуальную версию RK7
2. Создайте кассовый сервер
3. Пролицензируйте систему
4. Создайте кассу.

Дистрибутивы SecondScreen скачайте из папки на FTP ftp://ftp.ucs.ru/rk7/INSTALL/RK7_XMLSecondScreen/. Необходимы только ядро SSXMLAIR_core_1.0.0.143.rar и один из дизайнов для печати QR-кода ftp://ftp.ucs.ru/rk7/INSTALL/RK7_XMLSecondScreen/SSXMLAIR_Designs/.

Содержимое архивов SSXMLAIR_core_1.0.0.143.rar и universal_vertical_design_QRCode.rar перепишите в ..\RK7\bin\win.  Перезапустите сервер справочников.

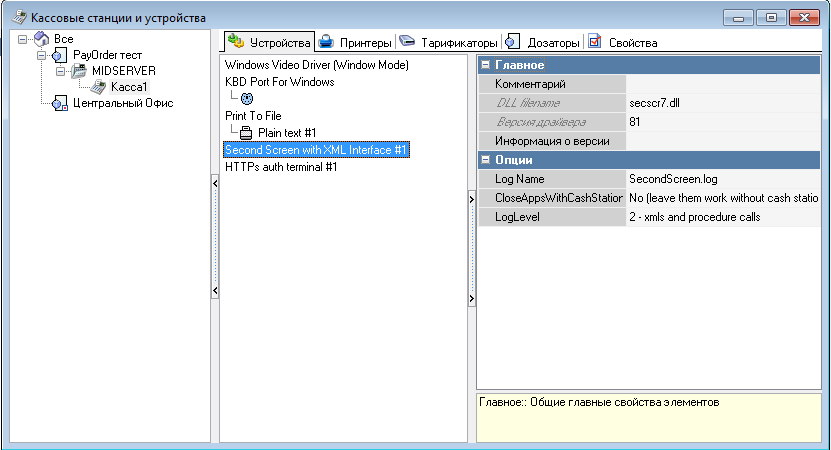

В настройках кассы добавьте в устройства интерфейс Second Screen with XML interface, в свойствах интерфейса задайте имя лога и уровень логирования:

Этого достаточно для запуска, в случае необходимости дополнительной настройки Second Screen читайте в статье Настройка второго экрана.

В случае использования одного монитора с низким разрешением и для кассы, и для Second Screen, в RK7\bin\win\SecondScreen.ini настройте в секции [SCREENPOSITION] параметр MainLeft таким образом, чтобы QR-код был полностью виден на экране:

• Для экранов 1920х1080 оставьте значение по умолчанию — 1024
• Для экранов 1440х900 значение должно быть от 400 до 500.

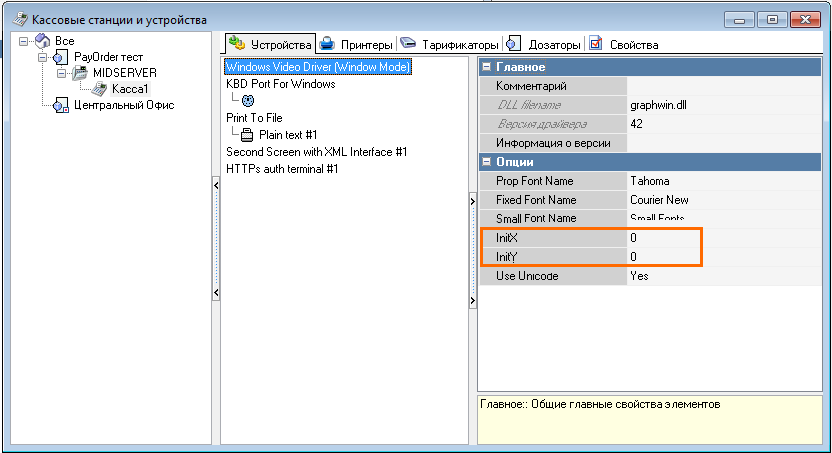

Настройте положение окна кассы RK7 — перенесите окно из центра экрана в левый верхний угол:

Далее необходимо создать валюту для использования веб-терминалом:

Обязательно включите в свойствах валюты чек-бокс Использовать терминал, и выберите интерфейс 101 Кредитные карты. Для удобства можете настроить автозаполнение суммы.

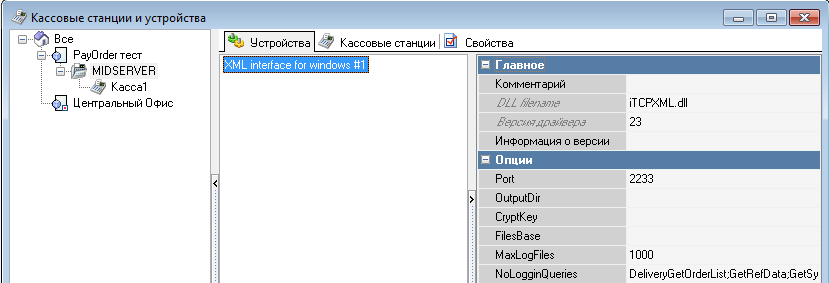

Далее нужно добавить кассовому серверу стандартный XML интерфейс:

Настройки XML можно оставить стандартные.

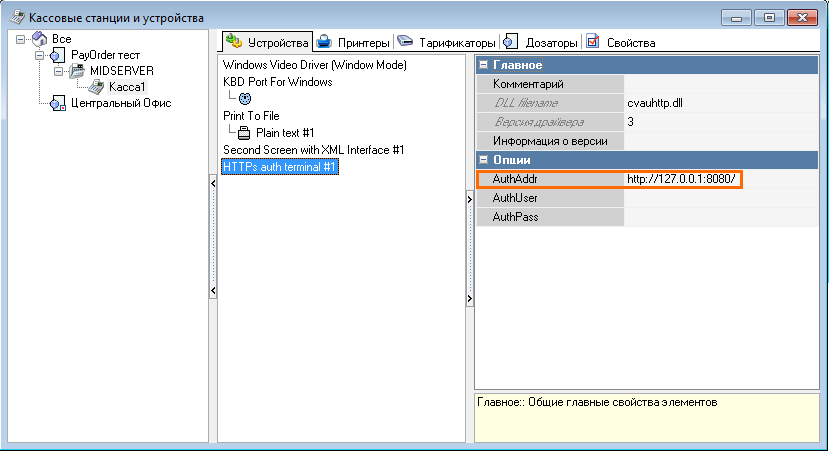

Добавьте кассу в устройства HTTPs auth terminal:

В настройках драйвера задайте адрес и порт, по которому касса будет обращаться к терминалу авторизации.

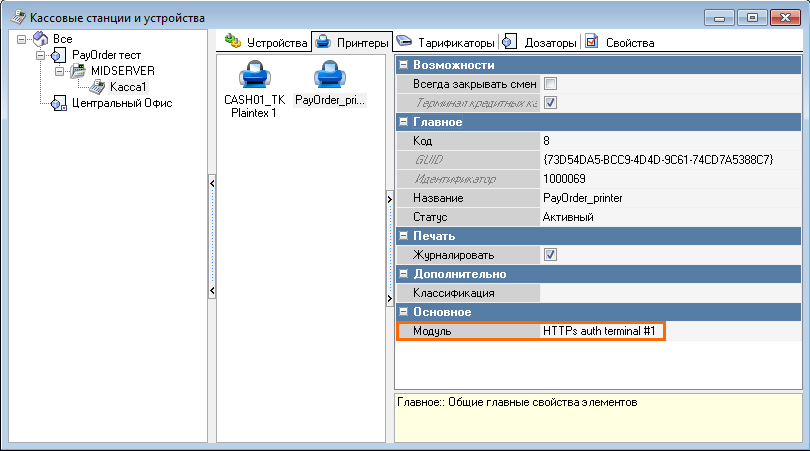

Далее добавьте кассе новый принтер и свяжите его с HTTPs auth terminal:

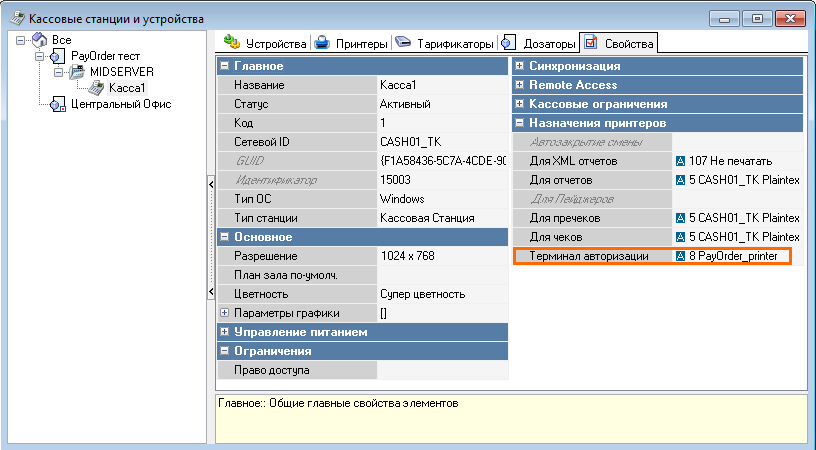

И укажите его в свойствах кассы для печати на терминале авторизации:

Настройка сервера PayBill для ресторанов фаст-фуд

Далее необходимо настроить сервер PayBill.

Для этого запустите файл settings.exe и укажите следующие настройки:

В блоке Схема работы выберите вариант Фастфуд.

В блоке Веб-терминал укажите порт, указанный на кассе в устройстве HTTPs auth terminal.

В блоке Связь с сервером «Оплати счет»:

• Полный URL для связи с сервером оплаты — http://dev.intervale.ru:48080/payuprouter/packet. Если данный URL будет недоступен — запросите актуальный URL у представителя PayUp.
• Полный URL для сверки с сервером оплаты — http://sag-entry-preprod.intervale.ru/payup-router/reconcile. Если данный URL будет недоступен — запросите актуальный URL у представителя PayUp.

Параметр Authorization заполняется после получения его от сотрудников PayOrder.
Для получения значения Authorization необходимо предоставить код ресторана из RK7 и GUID кассового сервера.

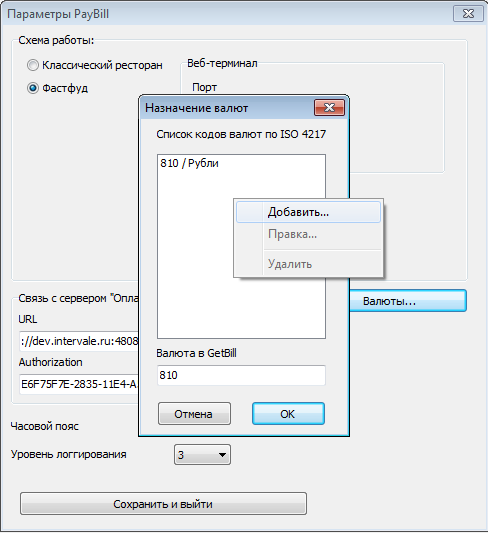

Нажмите на кнопку Валюты и настройте сопоставление валют — валюте Рубли в RK7 сопоставить валюту, в которой будут производится операции на сервере оплат. Для добавления нового сопоставления нажмите правой кнопкой мыши на поле с валютами на выберите пункт Добавить. Согласно международному стандарту ISO 4217 рублям соответствует код 810.

По окончанию всех настроек нажмите на кнопку Сохранить и выйти. На диске должен сформироваться файл settings.dat.
После этого запустите PayBillAgent.exe /install, он установится службой, которую нужно запустить:

Выберите службу и нажмите на нее правой кнопкой мыши, чтобы вызвать контекстное меню. Выберите Запустить.

На этом настройка завершена, система готова к работе.

При расчете заказа на кассе при выборе валюты необходимо выбрать созданную ранее валюту, связанную с веб-терминалом. Тогда касса, показав на втором экране QR-код заказа, будет ожидать, пока гость отсканирует QR-код и оплатит счет в мобильном приложении. Затем будет напечатан чек.
Ссылку на мобильное приложение для оплаты нужно получить у представителей PayUp. Тестовое мобильное приложение для препродакшн стенда PayUp доступно на http://goo.gl/lgNgFr

Настройка для классического ресторана

Так же доступен другой режим работы PayOrder. В этом режиме не используется модуль второго экрана, его файлы можно не устанавливать в каталог RK7 и драйвер на кассу можно не добавлять — то есть пропустить пункт 1 инструкции. В этом режиме вместо отображения QR-кода на экране покупателя, распечатывается пречек c QR-кодом и передается гостю для оплаты. После оплаты гостя счета через мобильное приложение автоматически распечатывается чек.

Настройка сервера PayBill для классического ресторана

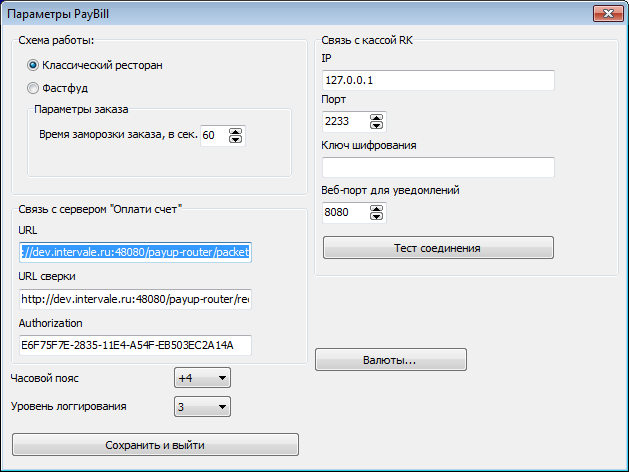

Ззапустите файл settings.exe и укажите следующие настройки:

• В блоке Схема работы выберите значение Классический ресторан
• В блоке Связь с кассой RK7 внесите адрес кассового сервера и порт XML интерфейса, ранее добавленного на кассовый сервер:

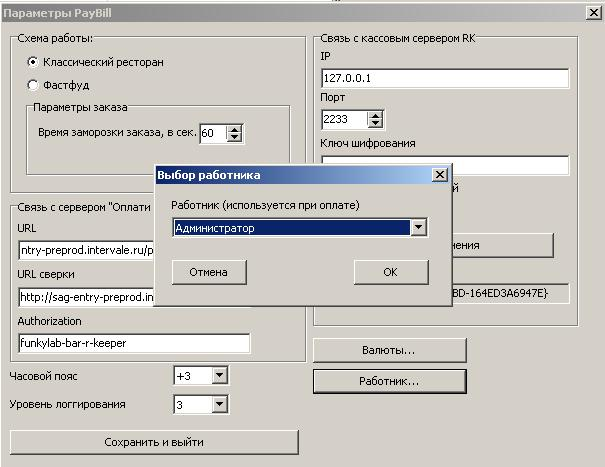

Настройте пользователя, от имени которого будут проходить оплаты из мобильного приложения.
Рекомендуем создать нового сотрудника, наделить его необходимыми правами, и настроить соответствие:

Далее настройте станцию, на которой будет происходить печать чека при оплате через PayUp:

Настройте новую валюту в RK7. Обратите внимание, что настройка Использовать терминал у валюты выключена: оплата через библиотеку веб-терминала используется только в режиме фастфуда.

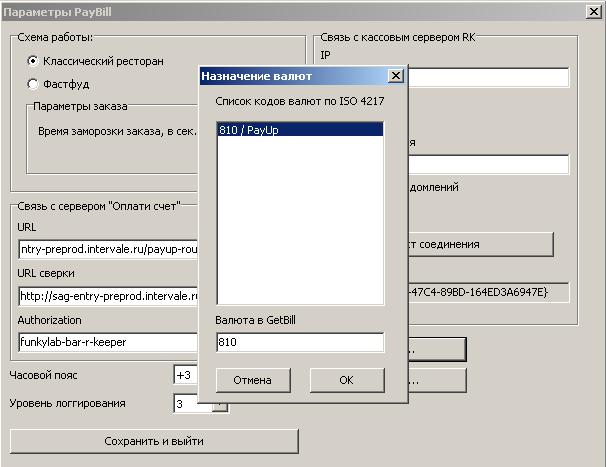

Нажмите на кнопку Валюты, чтобы настроить сопоставление валют. Валюте, в которой будут учитываться операции по оплате через PayUp в RK7, необходимо сопоставить валюту, в которой будут производится операции на сервере оплат. Для добавления нового сопоставления нажмите правой кнопкой мыши на поле с валютами на выберите пункт Добавить. Согласно международному стандарту ISO 4217 рублям соответствует код 810:

Настройки в РК7 для классического ресторана

Настройте печать пречека с QR-кодом в RK7. Для этого в настройках RK7 в справочнике Документы и макеты необходимо создать новый макет пречека копированием существующего. Пречеки находятся в группе макетов Расчеты с покупателем. Добавьте к подвалу нового макета memo поле со строкой <qrcode [Заказы.OrderURL]>:

Печать QR-кодов поддерживается драйвером принтеров Epson из версии RK 7.05.04.

Драйвер — файл CASHSTAT.UDB — возьмите из дистрибутива RK 7.05.04 из папки \base\workmods и переместите в такую же папку текущей инсталляции RK7, заменив уже существующий файл. Для выполнения этой операции необходимо закрыть все приложения RK7 и остановить кассовый сервер и сервер справочников.

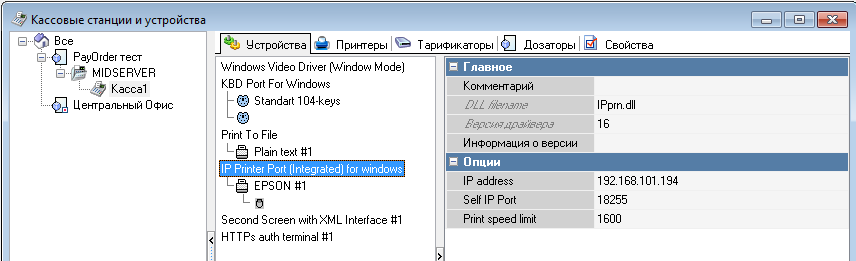

После замены файла добавьте порт печати и принтер Epson к кассе RK7. В свойствах порта печати настройте способ связи с принтером, настройки принтера оставьте по умолчанию. На примере ниже — настройка сетевого принтера:

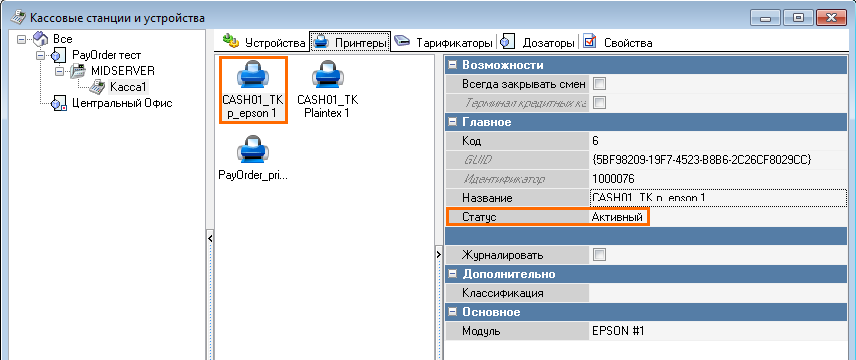

Сделайте новый принтер активным:

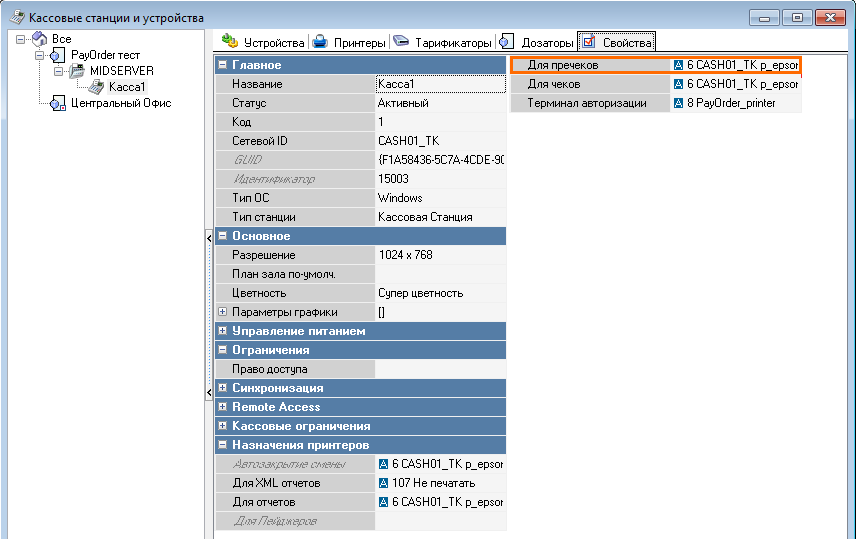

И настройте печать пречека на этот принтер:

При некачественной печати QR-кода принтерами EPSON и TM-200 рекомендуем в настройках драйвера принтера включить параметр Send by lines:

Настройка режима Классический ресторан закончена.

Мобильное приложение используется то же самое, что и для режима Фастфуд, но интерфейс кассы теперь не ожидает действий гостя. Кассир после печати пречека может продолжить работу с другими заказами.
Как только счет будет оплачен покупателем, касса RK7 автоматически печатает чек.

Коды ошибок

Ошибки системы r_keeper 7

Для ошибок на стороне r_keeper зарезервирован диапазон кодов ошибок от 100 до 199:

Ошибки системы «Оплати счет»
