С 01.06.2020 продукт VDU больше не дорабатывается. Поддержка прекратилась 31.12.2020.
Используйте KDS PRO.

Введение

VDU позволяет печатать чеки при присвоении определенного статуса заказа. Для настройки у вас должна быть установлена рабочая версия VDU.

При получении выбранного статуса заказа, на кассовый сервер будет отправляться запрос PrintDataXML с указанием назначения принтера и номер кассовой станции.
Текст запроса собирается из макета: файлы PrintMaket*xml, находящиеся в папке с VDU
PrintMaket.xml - основной файл.
В блоке [Dishes] — для каждого блюда вставляется строчка, собранная из макета соответствующего типа - файлы PrintMaket...xml

Макеты можно редактировать по своему усмотрению.

Настройка печати

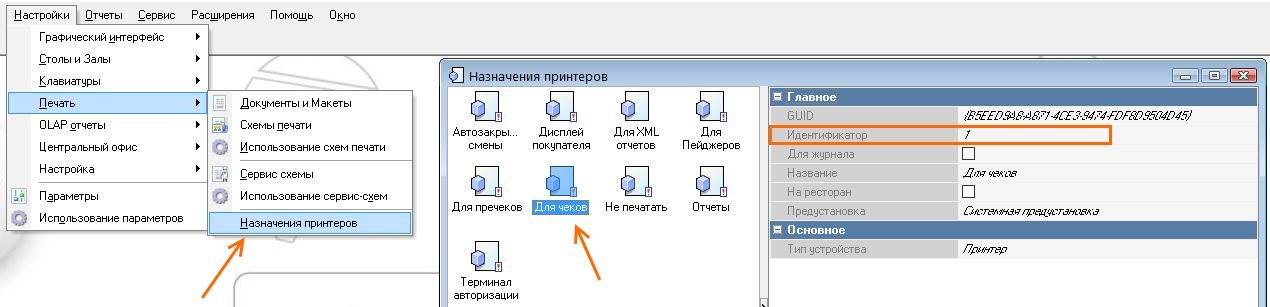

В менеджерской станции откройте Настройки > Печать > Назначения принтеров
Выберите желаемый принтер и запомните его Идентификатор. Это будет ID назначения принтера в настройках VDU. В моём случае идентификатор равен 1.

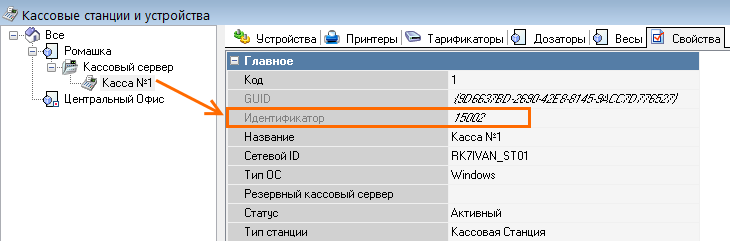

Перейдите в Сервис > Станции и Устройства
Нажмите на желаемую кассу и скопируйте из свойств её идентификатор. Это будет ID принтера в настройках VDU. Идентификатор моей кассы — 15002.

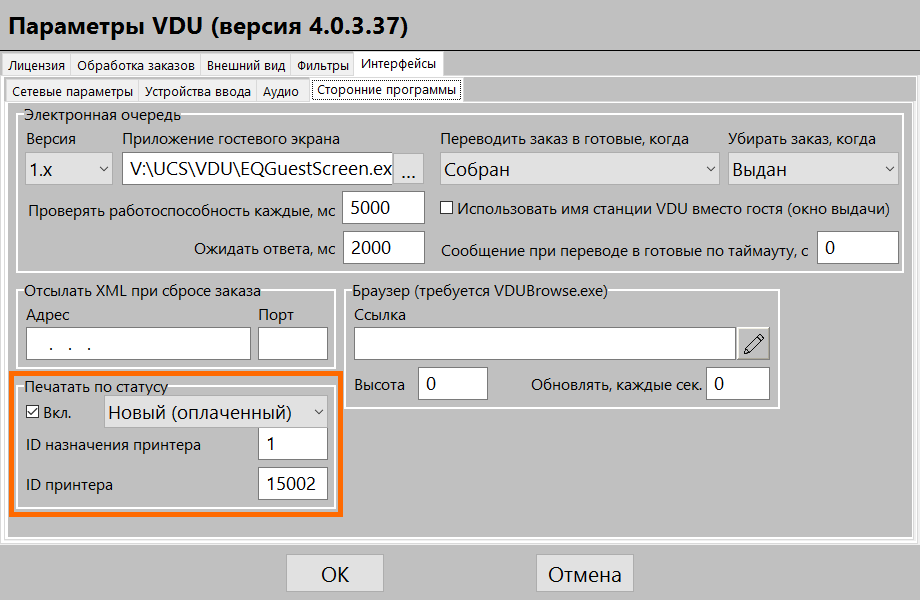

Откройте VDU и перейдите в Настройки > Интерфейсы > Сторонние программы
Поставьте галочку Вкл в разделе Печатать по статусу
Пропишите идентификатор принтера в поле ID назначения принтера и ID принтера. Перевод неверный, это не ID принтера, а ID кассовой станции.
Выберите статус, при получении которого принтер будет печатать чек.
Нажмите ОК и перезапустите VDU
Теперь при присвоении заказу указанного статуса, чековый принтер будет печатать чек с данными о заказе

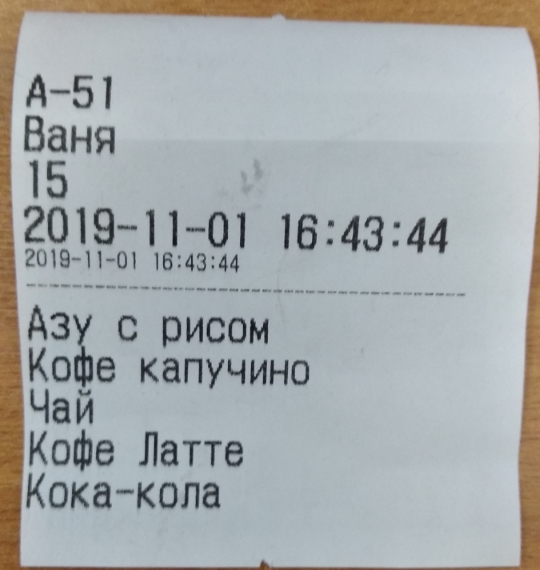

Пример чека ниже:

Текст запроса

Ниже приведён текст XSD-файла печати с комментариями. Он же приложен в виде к этой статье.

<?xml version="1.0" encoding="UTF-8"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified">
	<xs:complexType name="UnfiscalAttributes">
		<xs:annotation>
			<xs:documentation xml:lang="ru">Основной тэг нефискальной печати</xs:documentation>
		</xs:annotation>
		<xs:attribute name="Slip" type="xs:boolean" use="optional" default="0">
			<xs:annotation>
				<xs:documentation xml:lang="ru">Печать на бланке</xs:documentation>
			</xs:annotation>
		</xs:attribute>
		<xs:attribute name="CutAfter" type="xs:boolean" use="optional" default="0">
			<xs:annotation>
				<xs:documentation xml:lang="ru">Надо ли отрезать (завершить оформление документа) в конце</xs:documentation>
			</xs:annotation>
		</xs:attribute>
		<xs:anyAttribute processContents="skip"/>
	</xs:complexType>
	<xs:attributeGroup name="uniTextAttributes">
		<xs:attribute name="FontNum" type="xs:nonNegativeInteger" use="optional" default="0"/>
		<xs:attribute name="Bold" type="xs:boolean" use="optional" default="0"/>
		<xs:attribute name="BigHeight" type="xs:boolean" use="optional" default="0"/>
		<xs:attribute name="BigWidth" type="xs:boolean" use="optional" default="0"/>
		<xs:attribute name="Inverted" type="xs:boolean" use="optional" default="0"/>
		<xs:attribute name="AltLang" type="xs:boolean" use="optional" default="0"/>
		<xs:attribute name="Tapes" use="optional" default="8">
			<xs:simpleType>
				<xs:restriction base="xs:int">
					<xs:enumeration value="0"/>
					<xs:enumeration value="1"/>
					<xs:enumeration value="2"/>
					<xs:enumeration value="3"/>
					<xs:enumeration value="4"/>
					<xs:enumeration value="5"/>
					<xs:enumeration value="6"/>
					<xs:enumeration value="7"/>
					<xs:enumeration value="8"/>
				</xs:restriction>
			</xs:simpleType>
		</xs:attribute>
	</xs:attributeGroup>
	<xs:complexType name="uniTextBlock">
		<xs:simpleContent>
			<xs:extension base="xs:string">
				<xs:attributeGroup ref="uniTextAttributes"/>
			</xs:extension>
		</xs:simpleContent>
	</xs:complexType>
	<xs:complexType name="uniTextLine">
		<xs:attributeGroup ref="uniTextAttributes"/>
		<xs:attribute name="Text" type="xs:normalizedString" use="required"/>
	</xs:complexType>
	<xs:complexType name="uniTextPart">
		<xs:attributeGroup ref="uniTextAttributes"/>
		<xs:attribute name="Text" type="xs:normalizedString" use="required"/>
	</xs:complexType>
	<xs:complexType name="uniRawBlock">
		<xs:simpleContent>
			<xs:extension base="xs:string">
				<xs:attribute name="Encoding" use="required">
					<xs:simpleType>
						<xs:restriction base="xs:string">
							<xs:enumeration value="No"/>
							<xs:enumeration value="Base64"/>
						</xs:restriction>
					</xs:simpleType>
				</xs:attribute>
			</xs:extension>
		</xs:simpleContent>
	</xs:complexType>
	<xs:complexType name="uniBarCode">
		<xs:attribute name="Type" use="optional" default="EAN-13">
			<xs:simpleType>
				<xs:restriction base="xs:string">
					<xs:enumeration value="EAN-13"/>
					<xs:enumeration value="Code-39"/>
				</xs:restriction>
			</xs:simpleType>
		</xs:attribute>
		<xs:attribute name="TextPosition" use="optional" default="No">
			<xs:simpleType>
				<xs:restriction base="xs:string">
					<xs:enumeration value="No"/>
					<xs:enumeration value="Top"/>
					<xs:enumeration value="Bottom"/>
					<xs:enumeration value="Top&Bottom"/>
				</xs:restriction>
			</xs:simpleType>
		</xs:attribute>
		<xs:attribute name="Value" type="xs:normalizedString" use="required"/>
	</xs:complexType>
	<xs:complexType name="uniBeep"/>
	<xs:complexType name="uniDrawer">
		<xs:attribute name="Number" use="optional" default="0">
			<xs:simpleType>
				<xs:restriction base="xs:int">
					<xs:enumeration value="0"/>
					<xs:enumeration value="1"/>
				</xs:restriction>
			</xs:simpleType>
		</xs:attribute>
	</xs:complexType>
	<xs:complexType name="uniLogo">
		<xs:attribute name="Number" type="xs:int" use="required"/>
	</xs:complexType>
	<xs:complexType name="uniPass">
		<xs:attribute name="Lines" type="xs:int" use="required"/>
	</xs:complexType>
	<xs:complexType name="uniWait">
		<xs:attribute name="MSecs" type="xs:int" use="required"/>
	</xs:complexType>
	<xs:complexType name="uniUnfiscal">
		<xs:complexContent>
			<xs:extension base="UnfiscalAttributes">
				<xs:sequence>
					<xs:choice minOccurs="0" maxOccurs="unbounded">
						<xs:element name="TextBlock" type="uniTextBlock"/>
						<xs:element name="TextPart" type="uniTextPart"/>
						<xs:element name="TextLine" type="uniTextLine"/>
						<xs:element name="RawBlock" type="uniRawBlock"/>
						<xs:element name="BarCode" type="uniBarCode"/>
						<xs:element name="Beep" type="uniBeep"/>
						<xs:element name="Drawer" type="uniDrawer"/>
						<xs:element name="Logo" type="uniLogo"/>
						<xs:element name="Pass" type="uniPass"/>
						<xs:element name="Wait" type="uniWait"/>
					</xs:choice>
				</xs:sequence>
			</xs:extension>
		</xs:complexContent>
	</xs:complexType>
</xs:schema>

XML

Вложение	Размер
xsd-shema.zip	1.2 КБ
